Вытяжка своими руками

Вытяжка своими руками

Чтобы установить вытяжку в квартире или частном доме, совсем не обязательно вызывать квалифицированного мастера. Эта операция вполне по силам владельцу жилья, особенно, если кухонное помещение уже спланировано, обустроено и оформлено. Условие только одно: вытяжка должна быть заземлена или занулена (металлические части подключены к глухой нейтрали) самым надежным образом.

Но сначала следует определиться, какая именно вытяжка является оптимальным вариантом для конкретной кухни.



Классификация кухонных вытяжек

По принципу действия все вытяжки можно разделить на:

  1. Эвакуирующие, которые выбрасывают отработанный воздух наружу.
  2. И циркуляционные, прогоняющие воздушные массы через фильтры, поглощающие запахи, и выпускающие их обратно.

Причем эвакуационную вытяжку легко можно переделать в циркуляционную, если вместо воздуховода поставить угольный фильтр типа того, который встроен в противогаз. Хотя выгоды от такого переоборудования не будет, скорее, наоборот. Циркуляционные вытяжки не пользуются особым потребительским успехом — их фильтры не обеспечивают должной очистки и нуждаются в частой замене. Гораздо популярнее эвакуационные варианты, которые вместе с отработанным воздухом выбрасывают и лишнее тепло.

Можно разделить вытяжки и по месту их установки. Они могут быть:

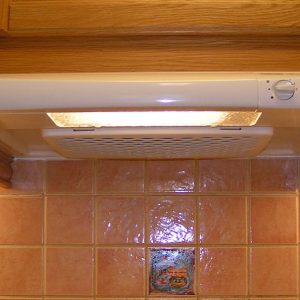

  • встраиваемыми (интегрированными);
  • настольными (применяемыми на профессиональных кухнях);
  • каминными;
  • или островными потолочными.

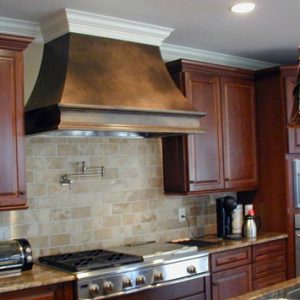

Каминные вытяжки являются отдельными устройствами. Их ставят, как правило, на элитных кухнях, и проектируют чаще всего индивидуально.

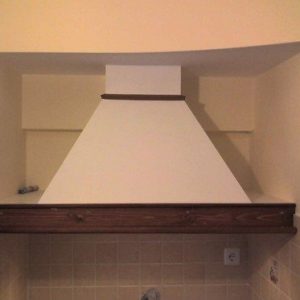

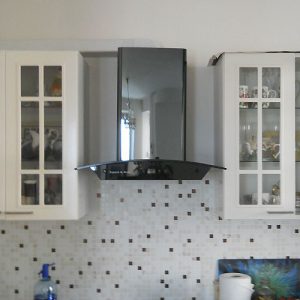

Что до потолочных вытяжек островного типа, они подразумевают сразу несколько воздухозаборников. Устанавливаются на фальшпотолке и требуют развитой системы воздуховодов. Самостоятельно обустроить потолочную вытяжку сложно и затратно. Поэтому в городской квартире для установки своими руками наиболее предпочтительным является вариант вытяжки-колпака, нависающего непосредственно над варочной поверхностью. По сути, это та же каминная вытяжка, но проще и дешевле.

Электробезопасность

Вытяжка на кухне — элемент электроопасный. Там оседает жир и влага, что создает благоприятные условия для возникновения пробоя тока — с вентиляторного мотора на металлический кожух. Да и сама кухня тоже является помещением опасным с точки зрения случайного поражения электрическим током, ведь на ней высокая влажность часто сочетается с высокой температурой. В связи с этим самостоятельное подключение кухонных вытяжек к электропитанию происходит с участием 3-х проводов: фазы, нуля и земли. А перед самой установкой этого оборудования должно быть выполнено надежное его заземление.

Нет проблем, если дом оборудован заземляющим контуром вкупе с евророзетками. Тогда во время монтажа заземляющий провод достаточно присоединить к «земляной» клемме на штепселе, обозначенной тремя параллельными линиями разной длины. Но если такого заземления нет, придется его обустроить самостоятельно.

Устройство защитного заземления

Чтобы оформить защитное заземление, не понадобится рыть траншеи и вбивать в землю металлические штыри. И уж, конечно, ради собственной безопасности не стоит заземлять вытяжку на водопроводную, канализационную, а тем паче, газовую трубу. Достаточно будет выйти на лестничную площадку и, открыв щиток, подключиться к глухой нейтрали.

Обнаружить нейтраль несложно. В щитке будут провода, выходящие из трубы, замурованной в стену. Там же (на трубе) в большинстве случаев окажется и резьбовой штырь с уже какими-то подключенными заземлениями. Эта труба и есть глухая нейтраль. И именно от нее нужно будет провести к вытяжке (точнее, к месту ее установки) многожильный гибкий провод с сечением не меньше 2,5 мм. Саму же вытяжку к сети подключают через автомат-разъединитель на 6.3 А.

Важно
Если на глухой нейтрали имеются еще какие-то подключения, их не нужно трогать. Отключение чьего-то заземления может привести к самым плачевным последствиям.

Свою клемму следует просто накинуть поверх и затянуть гайкой. Если труба нейтрали гладкая, предварительно потребуется зачистить место потенциального заземления, сделать его более шершавым. И только потом притянуть на хомут заземляющий провод. А вообще, лучше пригласить электрика из ЖЭКа — он все сделает в лучшем виде и возьмет недорого.

Вопросы вентиляции

Установка вытяжки в любом случае нарушит штатную квартирную вентиляцию. И для этого оборудования специалисты рекомендуют проделать дополнительное окно — либо ведущее в вентиляционный канал, либо прямо на улицу. Правда, ни то, ни другое не способно ликвидировать проблему в корне. Выходом из положения является только дополнительный отрезок воздушного короба, оснащенный клапаном-хлопушкой, схему обустройства которого легко отыскать в сети.

О нейтрализаторах запахов

Некоторые модели вытяжек оснащены особыми устройствами — нейтрализаторами запахов. Их также можно приобрести отдельно. В магазинах сегодня продаются нейтрализаторы трех видов:

  • химические, источающие не слишком полезные испарения и нуждающиеся в частой замене (быстро затягиваются жировой пленкой, даже не выработав до конца ресурса);
  • ультрафиолетовые, безвредные и безопасные, но дорогие (и тоже при небольшом эксплуатационном ресурсе);
  • электроионизационные, которые устроены по принципу обычного ионизатора воздуха.

Нужны такие приспособления или нет для конкретной вытяжки — решать только ее владельцу. Но они также имеют право на существование и оснащение ими вытягивающего оборудования.

Воздуховод

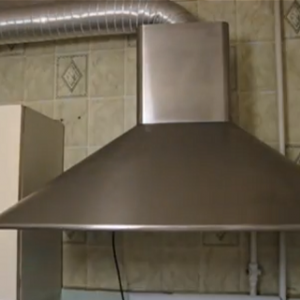

Вытяжки для кухни производители не комплектуют воздуховодами. Поэтому установщикам придется самостоятельно заняться оформлением такого приспособления. Лучший материал для него — гофрированная алюминиевая труба, диаметр которой подходит к верхнему отверстию вытяжного колпака.

Гофр хорош почти всем. Аэродинамическое сопротивление его (при длине в полтора метра) просто теряется на фоне потерь от случайных вентиляционных завихрений. Этот материал легко режется и даже рвется пальцами, так что квадрат для сопряжения с хлопушкой можно сформировать безо всяких усилий. И такой воздуховод никогда не загудит и не зазвенит, тогда как жесткий короб может изменить собственные резонансные характеристики и начать выдавать в пространство монотонные гудящие звуки во время работы вытяжки.

Единственный минус гофрированной трубы — не слишком эстетический внешний вид. Но можно подумать, куда спрятать этот элемент, чтобы он не нанес ущерба интерьерному дизайну.

Как сделать вытяжку на кухне?

Во-первых, самостоятельно смонтировать кухонную вытяжку не получится без набора инструментов, в который, помимо обязательных домашних (молоток, отвертка, плоскогубцы и пр.), надо включить электрический лобзик с пилой «чистый срез». А во-вторых, действовать нужно строго поэтапно.

Хлопушка

Монтаж вытяжки начинается с создания короба, оснащенного хлопушкой. В качестве материала для него легко можно использовать тонкий алюминиевый лист, оцинковку или жесть. В окно вентиляции хлопушка «усаживается» на монтажную пену, а к шкафу клеится на силикон или монтажный клей, чтобы исключить резонанс.

Однако для начала хлопушку необходимо примерить, и на верхней доске шкафа отметить отверстие по ее нижнему окну (карандашом, прямо внутри хлопушки, убрав заслонку). Следует также отметить и очертания хлопушечных боков, чтобы осуществить окончательный монтаж максимально точно.

Шкаф

После следует освободить шкаф и снять его. Далее электролобзиком в нижней доске вырезается проем, соответствующий нижнему обрамлению устанавливаемой вытяжки. Если при резке будут допущены огрехи, не страшно — все закроется во время финишных монтажных работ.

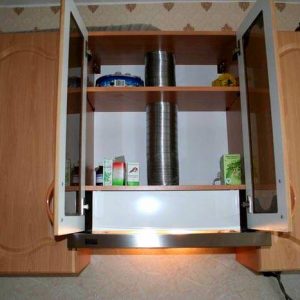

Полки шкафа также нужно будет снять и вырезать в них круглые отверстия под воздуховод. Особой точности тут не потребуется — воздуховод из гофры гибкий, он все равно пойдет именно туда, куда требуется.

Затем в верхней доске шкафа нужно вырезать квадрат под окно хлопушки (по сторонам припуск 3-5 мм). Вот на этом этапе следует быть очень аккуратным, чтобы гофр не съехал непонятно куда. А то придется израсходовать много силикона. Хотя снизу, конечно, все едино ничего не будет видно.

Установка гофра

Операция по установке гофра проста. Нужно только положить шкаф на заднюю стенку и в круглые отверстия протянуть отрезок требуемой длины. Верхний конец запихивается в квадрат, а потом просовывается в верхнее отверстие. Углы же придется надрезать ножницами и отогнуть наружу.

Установка хлопушки

Прежде, чем установить хлопушку, шкаф с продернутым гофром надо повесить на место. Далее из силикона потребуется сформировать довольно крепкую «колбаску» без разрывов. И накинуть ее на отогнутые полоски гофра (вверху), а также на дерево между ними. Потом короб нужно будет наклонить вверх хлопушкой и вставить в вентиляционное окно, а после опустить на доску шкафа — точно между отметками. Силиконовые потеки можно будет удалить тряпочкой, смоченной в столовом уксусе.

Через полчаса (а строительный силикон схватывается очень быстро) надо запенить зазор между вентиляционным окном и хлопушкой (по краям).

Монтаж вытяжки

Сама вытяжка вставляется в вырез в шкафу. И гофр сразу одевать на нее не нужно, потому что тогда патрубок агрегата просто отожмет его кверху. Далее через монтажные отверстия вытяжку надо прикрепить к шкафу на саморезы. И вот после этого можно уже надевать на патрубок гофр. Закрепить его на хомут или просто проволокой — будет достаточно прочно. Только герметизировать ничего не нужно, иначе потом ничего не получится разобрать для прочистки. Да и в месте перехода давление окажется меньше атмосферного (по законам аэродинамики).

Электромонтаж

Для вытяжки проводку следует проложить заранее, ориентируясь на планировку и отделку кухни. Если, например, вытяжка будет включаться вилкой в розетку, провод можно просто «перебросить» за мебелью. Если же подключение осуществляется через автомат, проводку следует спрятать в коробе ПВХ или за плинтусом, а может быть даже под обшивкой стены.

Постоянное подключение требует обязательного включения автомата в разрыв фазы. При монтаже автомат должен быть выключен, а концы питающих проводов обмотаны изолентой.

Чистка и уход

Примерно раз в полгода вытяжку следует чистить для профилактики возгорания. А чтобы как следует почистить агрегат, смонтированный вышеописанным способом, нужно будет ослабить хомут, удерживающий гофр на патрубке. Гофр снимается. Саморезы, удерживающие колпак, вывинчивается. А сам колпак демонтируется. Вот теперь все части вытяжки доступны для клининга.

Важно
Гофр изнутри следует чистить с особой осторожностью. Он тонкий, его легко повредить. Впрочем, если что, замена этого элемента обойдется недорого.
